液冷板

MW-CM-160-09A 长条 FSW 一体式铝型材水冷板

长条形 FSW 铝型材一体化水冷板产品详情,主打长条型大功率发热设备散热,采用整块 6061-T6 铝合金基材一体加工成型。
先五轴 CNC 在长条铝板内部铣制多组并联异形循环流道,再采用 FSW 搅拌摩擦焊对封盖板固态无缝熔合,无分段铜管、无粘接夹层;板面正反两面批量预制全规格沉头锁附孔、定位台阶,侧边预留进出液接头安装位,整体狭长平板造型,完美匹配长条动力电池 PACK、多联充电桩功率模组长条安装布局。
同页面配套关联单 U 型美容仪埋铜管水冷板、大型新能源方形水冷板等系列型号;厂家提供完整 CNC 铣削、FSW 密封、阳极防腐、水压保压检漏全套加工服务,公示完整联系方式与工厂地址,支持来图打样、批量 OEM 定制。

产品描述

MW-CM-160-09A 长条 FSW 一体式铝型材水冷板



一、材质与核心 FSW 成型工艺

  1. 基材:6061-T6 高刚性铝合金长条坯,轻量化、抗设备长期震动变形,通过 ROHS 工业认证;

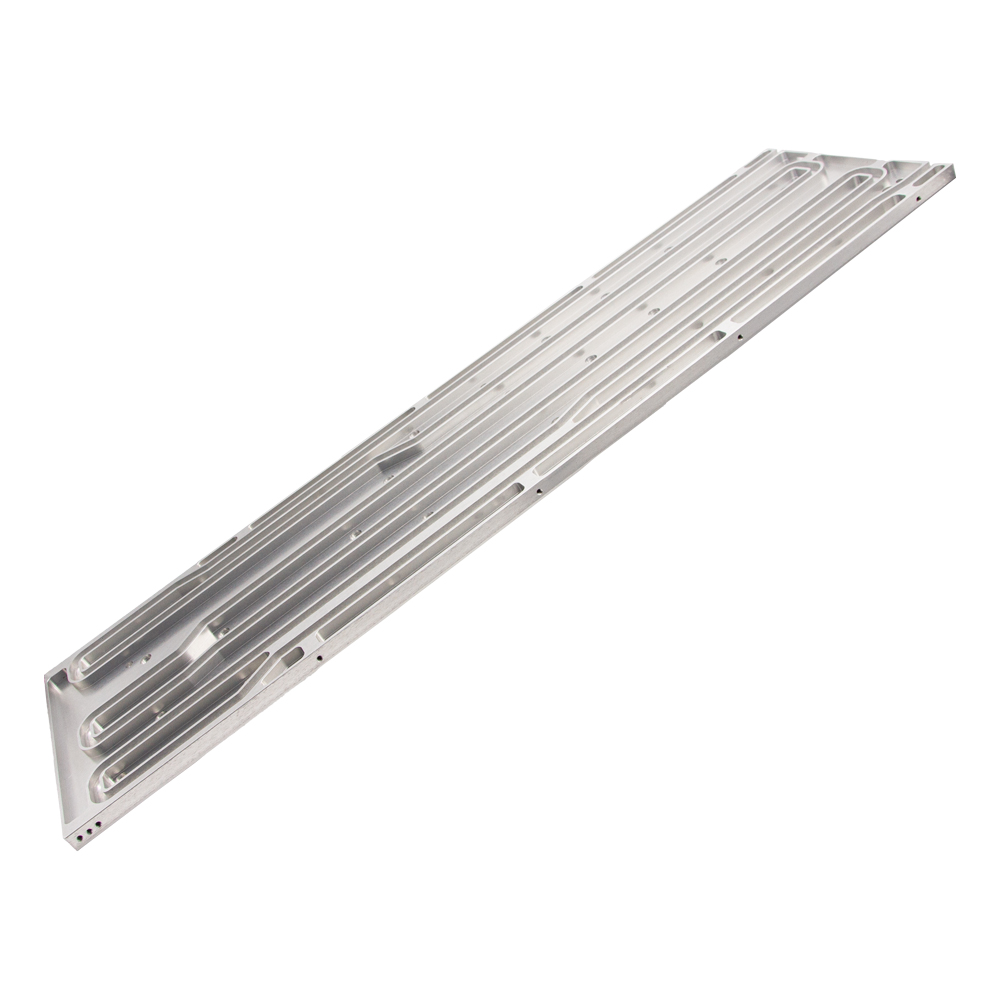

  2. 一体铣流道:整块长条铝板内部一次性铣制多组平行迂回冷却流道,流道布局可按长条热源分布优化,均衡板面温度;
  3. FSW 固态密封:上下铝盖板搅拌摩擦焊无缝熔合,全程无焊料、无熔化焊缝,杜绝渗漏,承压最高可达 30bar;

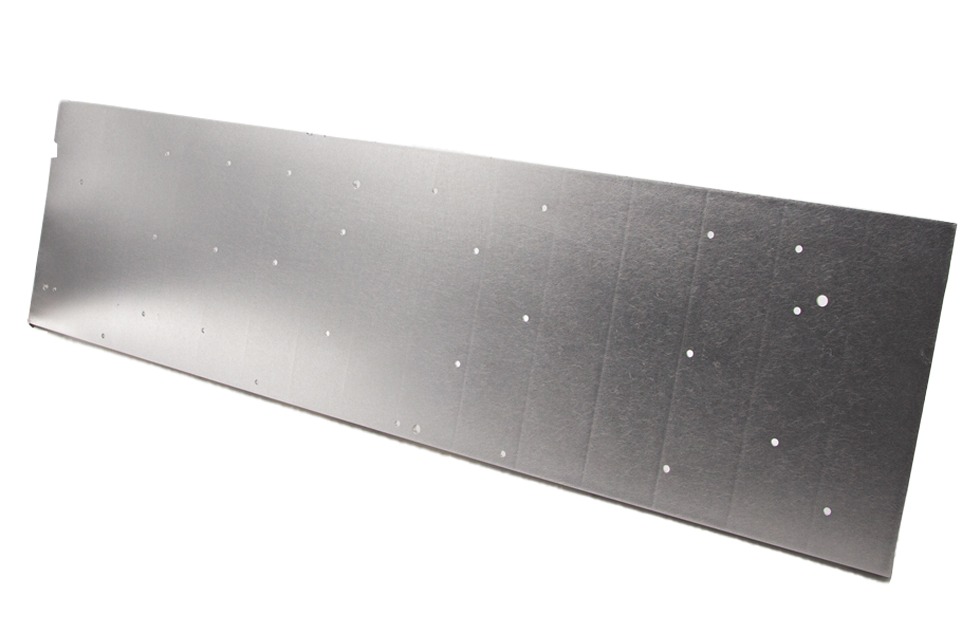

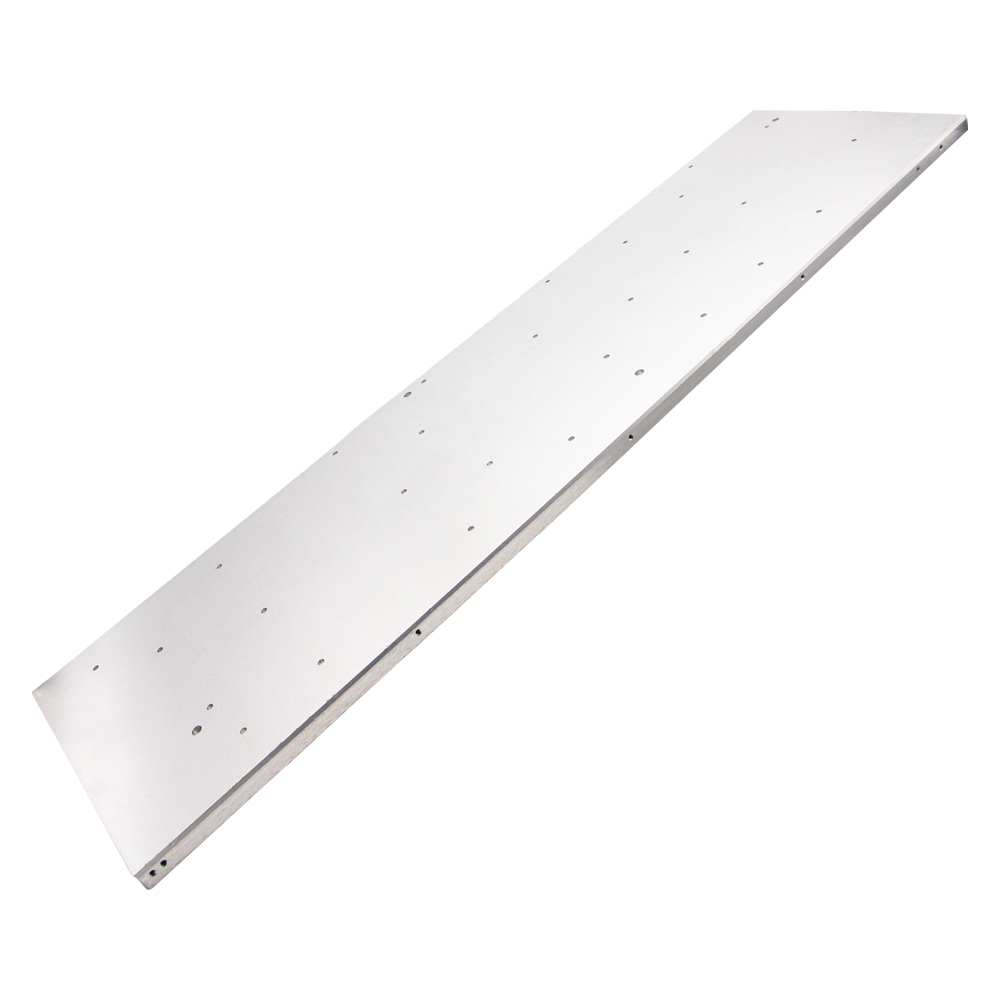

  4. 精密板面加工:正反两面全覆盖沉头螺丝孔、定位孔,无需二次改孔,功率模块、电芯可直接贴合锁装;
  5. 表面处理:本色喷砂 / 硬质阳极氧化,耐车间水汽、冷却液腐蚀。
  6.

二、全套生产检测流程

  1. CFD 热仿真优化长条流道流量,消除长条板两端温差;
  2. 五轴 CNC 深铣内部并联冷却流道、侧边接头基座;
  3. 全自动 FSW 设备全线连续密封焊接;
  4. 正反面钻孔攻丝、精密平面精铣;
  5. 阳极防腐处理;
  6. 1.5MPa 水压长时间保压 + 氦质谱双重渗漏检测,合格出货。
  7.

三、产品核心优势

  1. 长条一体无夹层结构:无铜管埋入、无环氧粘接层,热量传导连续无界面热阻,长条板面温差控制≤2℃;
  2. FSW 军工级防漏可靠:固态搅拌摩擦焊焊缝强度接近母材,长期冷热循环、车载震动不开裂漏水,适配 7×24 小时连续工况;
  3. 长条窄幅专用造型:狭长平板适配长条动力电池包、多联充电桩长条功率模块,机箱空间利用率更高;
  4. 全板面预装安装孔:正反两面密布标准锁附孔,多组功率器件并排装配无需额外转接钣金,降低组装成本;
  5. 全维度非标定制:板总长、宽度、厚度、流道路径、接头位置、孔位排布均可按整机图纸调整,支持小批量打样、大批量代工。

四、典型应用场景

  1. 新能源储能:长条动力电池 PACK 水冷基板、户用长条储能整机冷却板;
  2. 充电设备:多联直流快充桩、大功率超级充电桩长条功率模组水冷;
  3. 配套衍生:808 美容仪 U 型铜管水冷板、方形大型新能源液冷散热板。
  • 厂家加工定制铝型材水冷散热版
  • MW-CM-160-09A_01_01
  • MW-CM-160-09A_02
  • MW-CM-160-09A_03

液冷板的应用

云服务器液冷

云服务器

液冷服务器、数据中心冷却系统以及直接液冷(DLC)GPU和CPU,能够以更可持续的方式最大化计算密度,并以极低的延迟维持峰值性能,同时提供更可靠的运行时间。Boyd的液冷系统设计周期可缩短产品上市时间。

电动汽车液冷

电动出行

轻量化、加固型、紧凑型液冷系统可延长电池续航里程并加速充电周期,从而使新型电动汽车车型脱颖而出,并提升消费者采用率。电动汽车电池冷板、功率转换液冷、逆变器冷板以及低剖面远程信息处理冷却系统。

工业设备液冷

工业

高功率密度工业设备需要坚固耐用、高性能的液冷系统。功率电子冷却、IGBT液冷、逆变器冷却、IGBT直接液冷冷板、半导体液冷系统以及电池储能液冷。

医疗设备液冷

医疗

高可靠性医疗装备冷却解决方案。Boyd为医疗产品提供的热管理解决方案包括CT扫描仪液冷、MRI冷却、紫外线灯和激光冷却解决方案、X射线热管理、医疗冷水机组以及超声波热系统。
