液冷板

MW-CM-130-03A 多平行通道铝合金埋铜管水冷板

主打超级充电桩、大功率 IGBT 设备散热。基材采用 6061 铝合金,内部平行嵌入 7 条一体成型无氧紫铜管,采用浅埋飞切工艺,铜管顶面与铝板齐平,热源可直接贴合铜管,大幅降低界面热阻。
多平行管路同步分流热量,板面温度均匀无局部热点;板体四周预留标准安装沉孔,厚度、长宽、铜管数量、进出液接头均可按需调整;配套同系列单 U 型美容仪水冷板、大型新能源整车水冷板等衍生型号,支持小批量打样与大批量代工;厂家配套完整 CNC 加工、表面阳极、水压渗漏检测全流程服务,联系方式、工厂地址同步公示。

产品描述

MW-CM-130-03A 多平行通道铝合金埋铜管水冷板



一、产品材质与工艺

  1. 基材管路搭配:基板 6061-T6 铝合金,冷却管路为整根折弯 C10200 无氧紫铜,导热性能优异同时控制整机重量。
  2. 浅埋飞切成型工艺:铝板五轴 CNC 铣平行长条沟槽,铜管完整压入后整体平面飞铣,铜管与铝板共面,单面贴装热源,接触无空气夹层、热阻极低。
  3. 平行多通道布局:内置 7 条平行独立铜管流道,冷却液多路同步循环,大面积热源均匀散热,避免单点高温。
  4. 精密后加工:板面批量铣锁附沉孔、定位孔,表面本色阳极氧化,耐磨耐车间水汽腐蚀。
  5.

二、全套生产检测流程

  1. 散热仿真优化管路间距,平衡流量与均温;
  2. CNC 铣沟槽、定位安装孔;
  3. 铜管折弯、压埋、整体飞平;
  4. 阳极防腐处理;
  5. 1.5MPa 水压保压渗漏检测,合格出货。
  6.

三、核心产品优势

  1. 多路同步均温:多条平行铜管同步导走大功率器件热量,整板温差<2℃,充电桩模块长时间满载不降功率;
  2. 低热阻贴合结构:浅埋共面设计,热源直接接触铜管,换热效率远高于环氧深埋单面装配方案;
  3. 轻量化高刚性:6061 铝板重量轻,适配充电桩机箱小型化设计,抗设备震动不易变形;
  4. 灵活定制能力:可增减铜管条数、调整板长宽厚度、更换螺纹 / 宝塔流体接头,适配不同功率充电模块;
  5. 稳定长效可靠:单根无断点铜管无分段焊缝,漏水风险低,满足充电桩 7×24 小时不间断运行工况。
  6.

四、典型应用场景

  1. 新能源充电设备:大功率超级充电桩、直流快充桩功率模块水冷散热;
  2. 电力电子设备:大功率 IGBT 变频器、SVG 无功补偿装置、储能变流器;
  3. 配套衍生场景:美容仪 808 光源 U 型水冷板、新能源整车大面积水冷基板。
  •
  • 厂家定制加工铝合金铜管水冷散热板

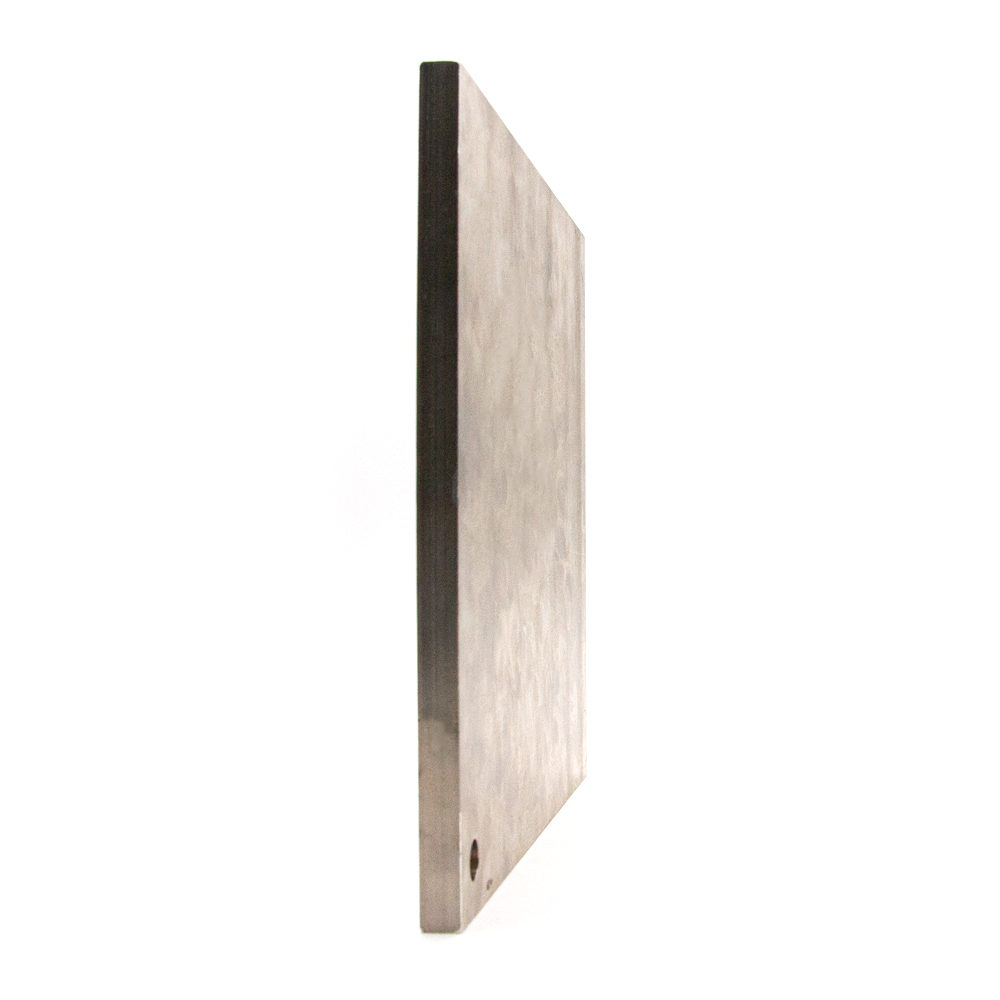

  • MW-CM-130-03A_02

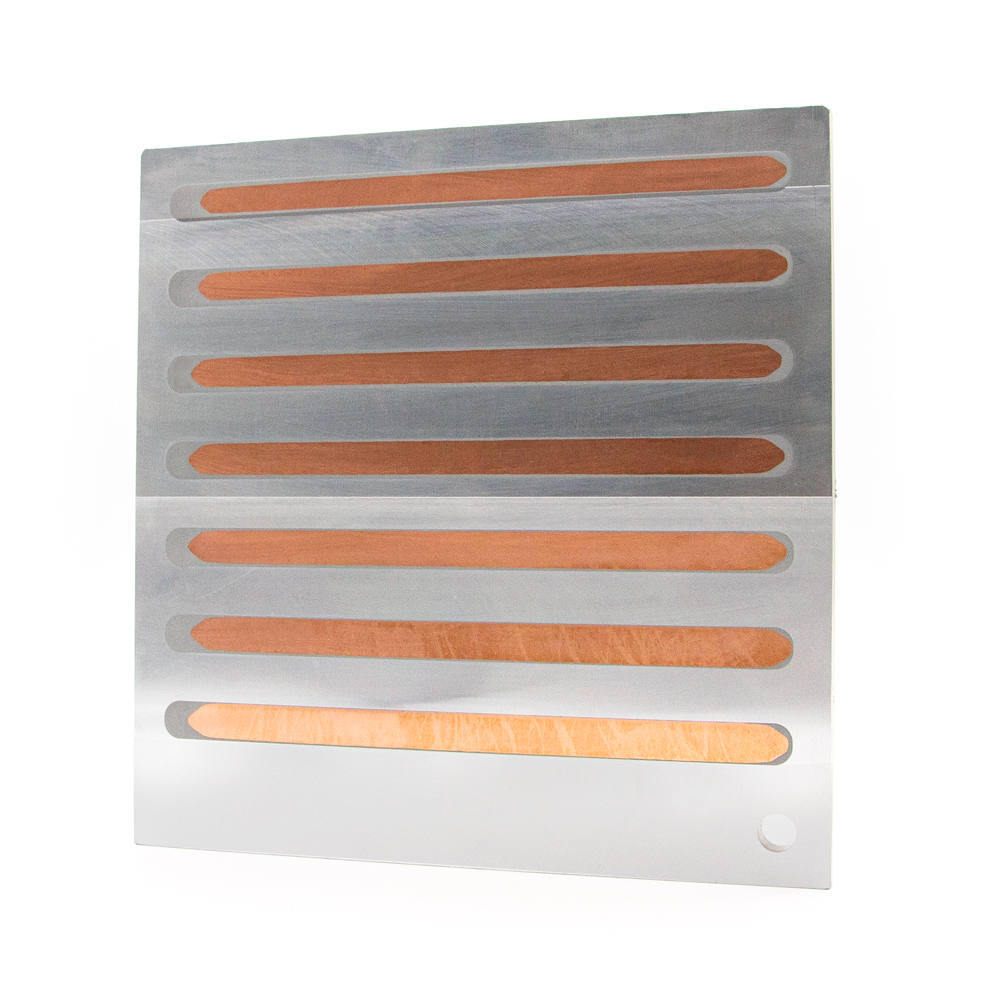

  • MW-CM-130-03A_04

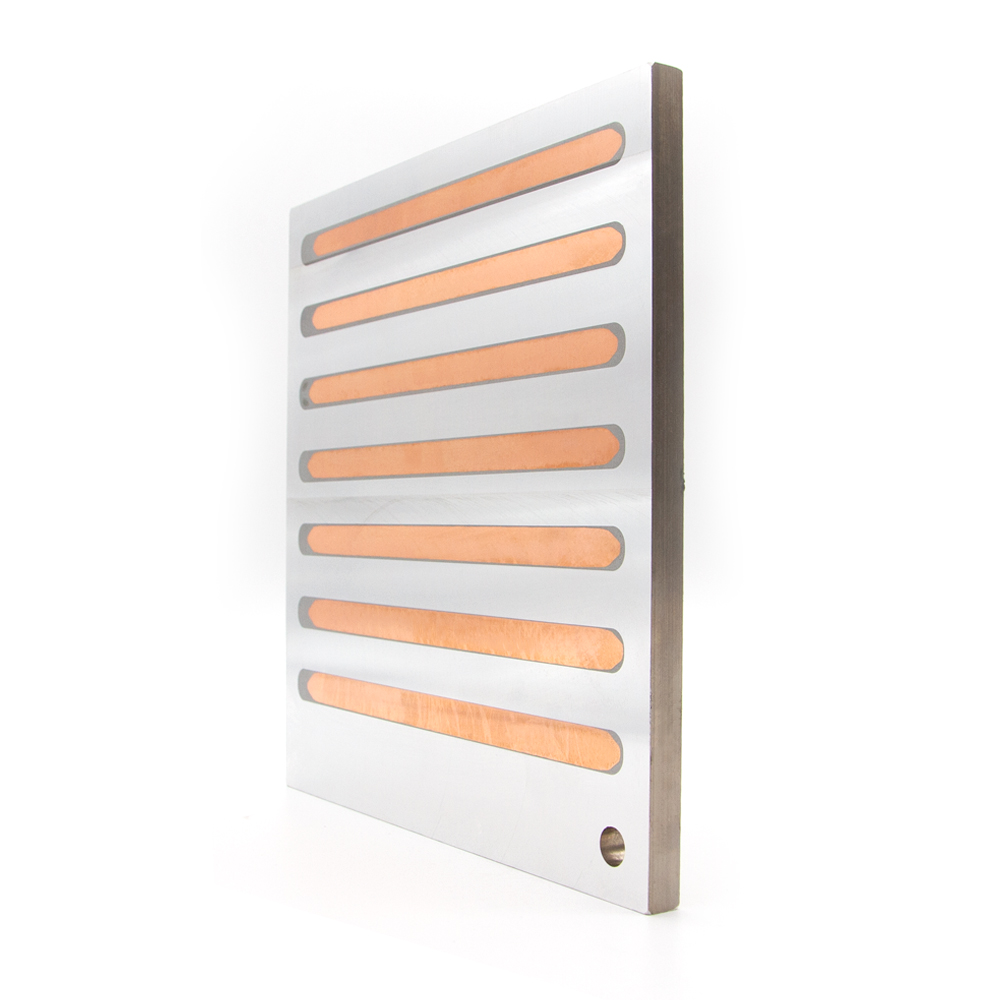

  • MW-CM-130-03A_03
